你要买什么
?
在当今注塑成型和工程塑料应用领域，合理利用改性再生尼龙（例如再生PA6和再生PA3）至关重要。 PA66——已远远超越了单纯的成本削减策略，成为供应链可持续性和碳足迹管理的核心要素。然而，许多制造企业在实际生产中经常遇到性能骤降的问题。例如，连续成型过程中产品韧性突然丧失、抗疲劳性不足、结构件在低温下脆性断裂以及水解降解导致的严重银纹或气泡等问题普遍存在。其根本原因并非再生尼龙本身不可利用，而是缺乏对聚酰胺在反复热加工过程中分子链降解机制的深入理解，以及缺乏精确的添加比例控制和相应的分子级性能补偿技术。
在实际工程场景中，尼龙树脂对热暴露、机械剪切力和残留水分表现出极高的敏感性。 在每次热熔化和通过注塑机螺杆的高剪切过程中，聚酰胺主链上的酰胺键都面临着严重的断裂风险，导致分子量降低和分子量分布变宽。对于玻璃纤维增强改性尼龙再生料，机械剪切还会造成纤维长度的严重退化，平均玻璃纤维长度可从最初的200-300微米降至100微米以下，直接损害材料原有的拉伸和冲击性能。若不经过严格的预处理，直接将高比例的再生料与原生树脂混合，会导致表面外观粗糙，纤维外露，以及内部疲劳强度急剧下降，严重损害产品质量稳定性。

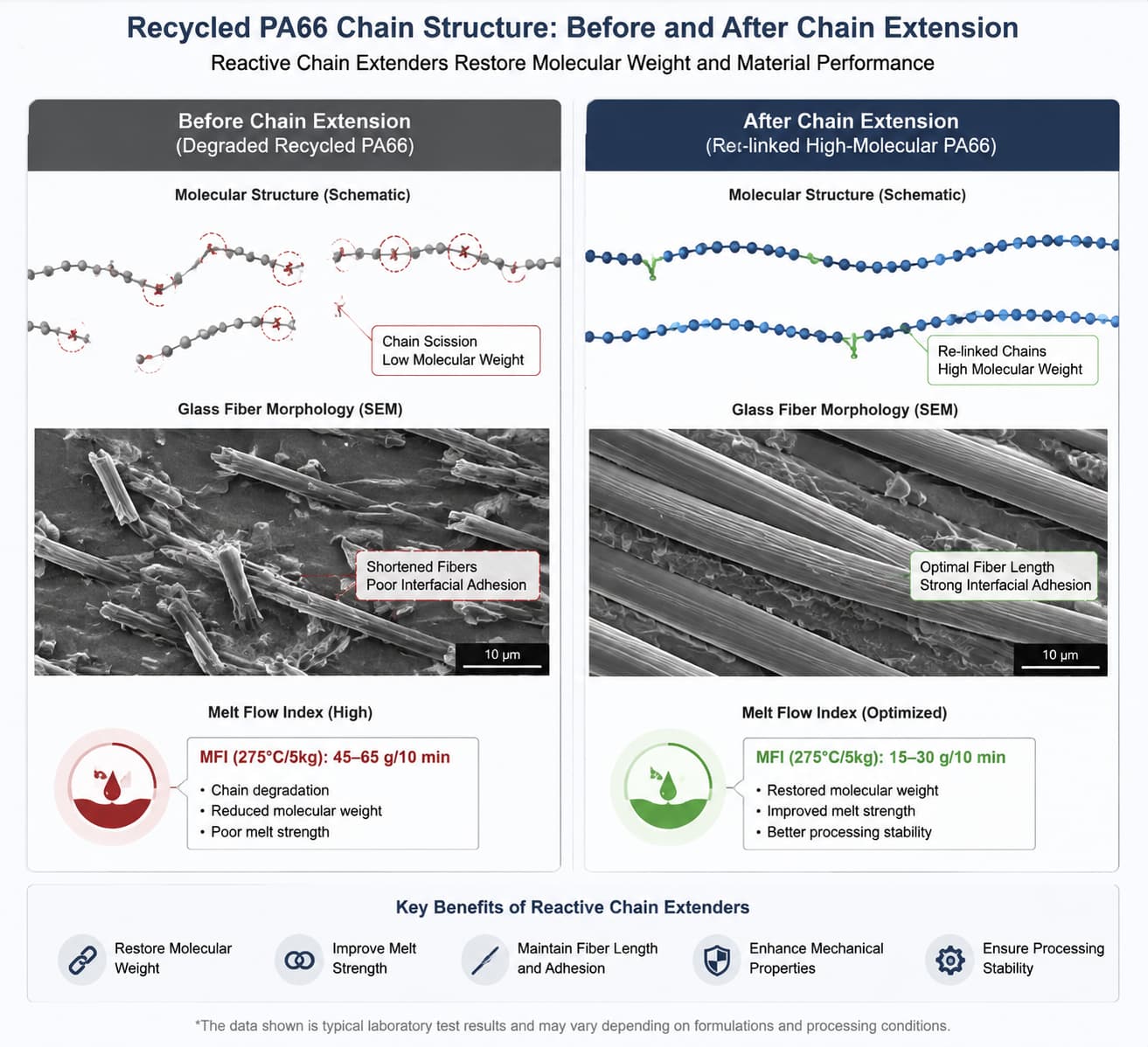

建立可靠的使用标准 再生尼龙首先，必须精确了解再加工过程中性能的演变。热重分析和熔体流动速率 (MFR) 测试表明，随着回收次数的增加或再生料比例的提高，MFR 呈非线性增长，这反映了分子链断裂和粘度损失。此外，再生颗粒在储存过程中会迅速吸收环境水分。如果在加工前未进行严格的干燥处理，残留水分会在高温下引发剧烈水解，导致聚合物链快速断裂。因此，建立严格的预干燥流程，将料斗内的水分含量严格控制在 0.1% 以下（理想情况下低于 0.05%），是任何性能补偿方法发挥作用的必要基础。
关于加法比例，工程经验和实证数据表明，并不存在普遍适用的“黄金比例”。相反， 必须根据最终应用要求、结构载荷需求和模具填充动力学对比例进行分类。 对于外观要求不高的非结构件或工业部件，再生料比例可达25%～30%，此时拉伸强度和弯曲模量通常能保持在原生料水平的85%～90%左右。然而，对于承受动态载荷、高冲击或高疲劳的精密结构件，再生料比例应严格控制在10%～15%以内。再生料含量超过30%通常会导致断裂伸长率和缺口冲击强度急剧下降，同时熔体流变性极不稳定，从而在注塑成型过程中出现飞边和短射现象。
常问问题
1. 你们的最小起订量是多少？
对于样品订单，我们建议最小起订量为 5 公斤，以确保测试的有效性。
对于批量订单，我们建议最小起订量为1000公斤，数量越多，运费越低。
2、关于样品。
5公斤以内的样品免费，但不包含运费。
3、关于质量。
我们已通过 ISO9001 认证，并拥有完善的检测设备，以确保每批产品在交付前都经过测试和合格。
4、关于交货时间。
通常样品可在 3-5 天内发货，批量订单可在 7-10 天内发货。
5、关于交易和支付方式。
我们支持电汇 (TT)、信用证 (LC) 付款方式，以及工厂交货 (EXW)、船上交货 (FOB)、成本加保险费加运费 (CIF)、费用加运费 (CNF) 贸易方式。
