你要买什么
?

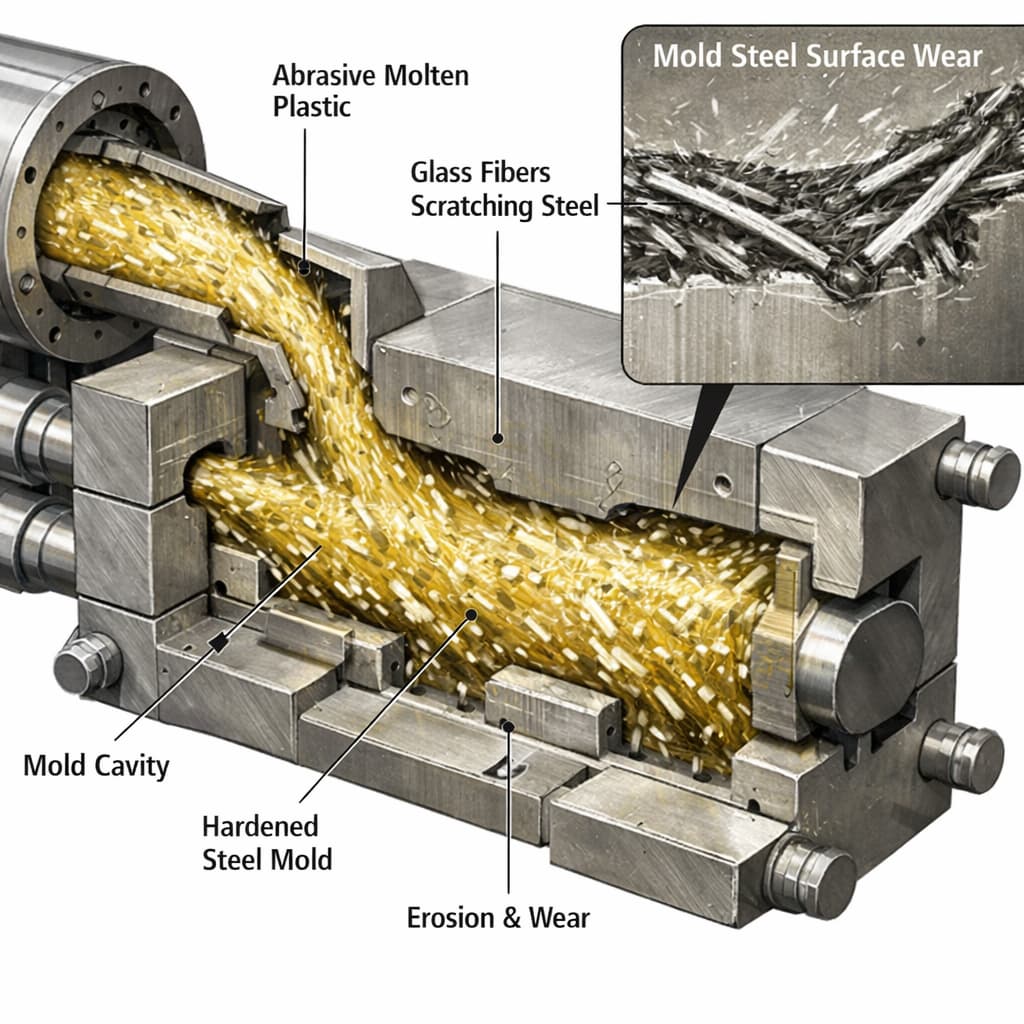

加工数据表明，在相同的模具和加工条件下，PA66 GF40 的模具磨损率为 1.6–高出1.8倍 比GF30更差， 尤其是在高流量地区此外，高玻璃纤维系统需要更高的注射压力和速度，从而进一步加剧磨损效果。
除了机械磨损之外， 过度加固也会加速模具的热疲劳。 热均匀性降低会导致每个成型周期内温度梯度增大，从而增加微裂纹萌生的风险，尤其是在标准 H13 或 P20 工具钢中。
工业经验表明，许多故障并非源于材料强度不足，而是源于 过度依赖高玻璃纤维含量。 在一种连接器应用中，将光纤含量从 GF35 增加到 GF50 模具寿命从预期的 80 万次循环缩短到不足 30 万次循环，导致隐性制造成本增加 20% 以上。
最终，玻璃纤维含量的选择是在结构性能、加工稳定性和制造经济性之间取得平衡，而不是一味追求最大程度的增强效果。ement。
