三种解决方案，在不损失强度的前提下获得高光泽表面，解决玻璃纤维渗出和漂浮纤维问题 1

在工程塑料领域，尤其是在用于轻量化结构件的高比例玻璃纤维增​​强聚合物领域，“纤维渗出”和表面粗糙度仍然是制约其在高端消费电子产品、汽车内饰和精密医疗器械外壳等领域应用的难题。海外采购技术团队经常会遇到表面呈哑光白色，并带有银色条纹的样品——这些都是纤维渗出的明显迹象。加工车间常见的错误做法是盲目提高注塑温度或过量使用标准润滑剂。 这必然会导致冲击韧性和拉伸模量等机械性能的灾难性下降，从而在供应商和工业 B2B 买家之间造成严重的信任差距。

要解决这个问题，需要对微观流变学和界面热力学进行研究。 纤维漂浮现象源于无机玻璃纤维和有机树脂基体（例如PA6或）之间剪切速率、粘度和结晶收缩行为的差异。 PA66随着熔体前沿的推进，树脂进入模腔后，会迅速冻结在冷钢表面，形成一层固化的表层。与此同时，内部剪切力会将刚性且不均匀的纤维向外推。如果由于局部粘度不足或润湿性差，聚合物基体无法及时包裹这些纤维，纤维就会突破熔体前沿。因此，要在保持优异表面光泽的同时确保结构基体的完整性，需要对树脂流变性能进行精确调控，并结合界面化学锚定和先进的热成型管理技术。

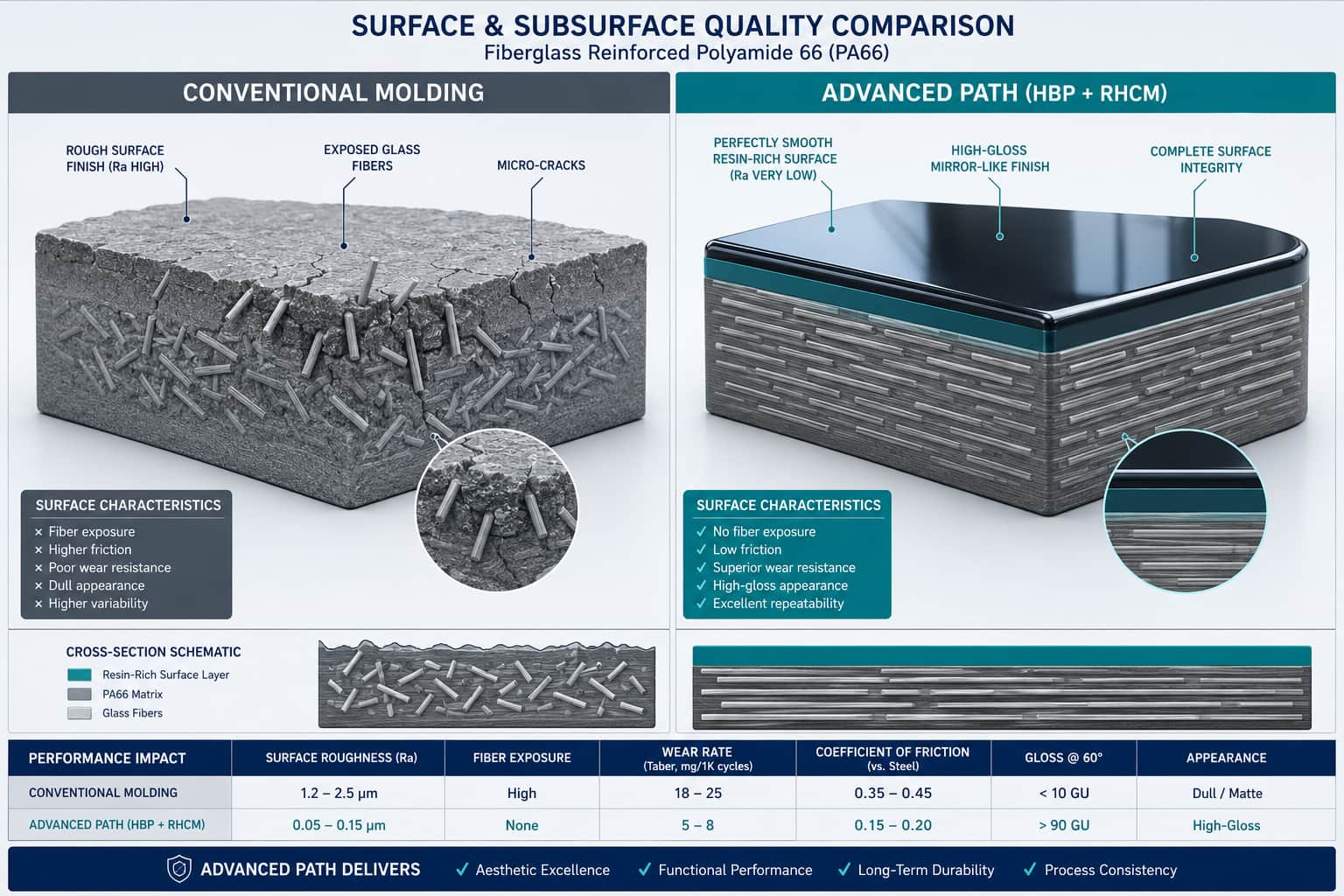

第一条路径是“微流变平衡”。工程设计并非通过缩短纤维长度（这会严重缩短临界断裂波长并降低冲击强度）来实现，而是着重于改变聚合物基体的分子量分布，并结合超支化聚合物（HBP）或反应性流变改性剂。以一定比例引入特殊的超支化结构，可以在不破坏主要大分子主链的情况下，显著降低高剪切区内的表观粘度和非牛顿流体指数。这种高流动性熔体能够瞬间包裹并润湿纤维，在工具界面形成致密的富树脂润滑边界层。实验验证表明，这种结构可将表面粗糙度（Ra）从2.4 μm降低到0.4 μm以下，同时HBP的末端官能团与尼龙链端发生原位交联，从而使缺口冲击强度提高5%至8%。
