你要买什么
?

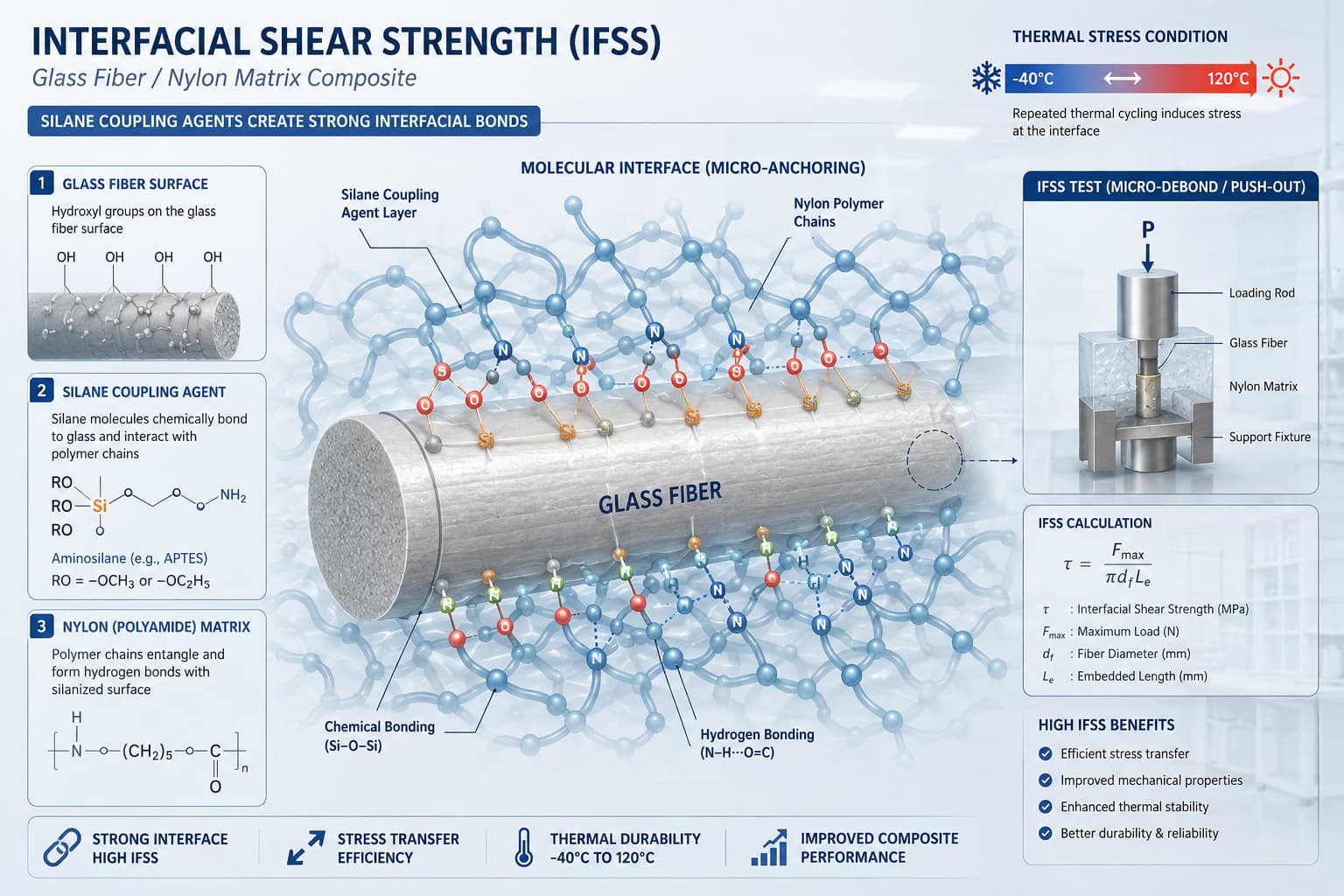

第二条路径解决的是“界面亲和力和化学锚定纤维暴露通常会因局部应力差异导致的界面分层而加剧，这是由于热收缩差异造成的。通过使用先进的硅烷偶联剂对纤维表面进行二次上浆，并结合原位混合高刚性、低分子量增韧链段，可以构建高弹性的界面过渡区。这种方法优化了界面剪切强度（IFSS）。在高注射压力下，牢固的化学键将聚合物链牢牢地固定在纤维几何结构上，即使在剧烈的壁面剪切梯度下也能防止相分离。在经受严格热循环（-40°C 至 120°C）的汽车结构测试中，采用这种界面锚定技术的部件在强光照射下表现出零纤维反射，并且在长时间老化后仍能保持超过 92% 的初始弯曲模量。
第三条技术路径将物理材料动力学与快速热循环成型（RHCM）相结合。 传统的注塑工艺将模具温度控制在 80°C 至 100°C 之间，导致尼龙基体在与模具接触后立即固化，纤维容易发生表面迁移。RHCM 技术则通过采用过热蒸汽或高频感应加热，在注塑前将模具表面温度迅速提升至 150°C 以上，从而克服了这一问题——超过了聚酰胺的玻璃化转变温度 ($Tg$) 和结晶前沿。基体保持超流体状态，完美复制模具的微观纹理，同时将玻璃纤维紧密填充在部件芯材内部。填充完成后，快速水冷使部件固化。这种工艺消除了表层剪切效应。生产数据显示，采用 RHCM 工艺加工的 50% 玻璃纤维增强聚酰胺的镜面光泽度超过 85%，完全消除了熔接线，并且由于晶体排列更加优异，拉伸强度提高了约 3%。
这三项技术并非孤立存在，而是作为一个集成工具包，根据国际买家的成本参数、工具能力和特定性能标准量身定制。通过以流变改性为基础基材化学，增加界面锚定，并针对高端几何形状采用热管理，完全可以在保持 30% 至 60% 的摩擦系数的同时，实现镜面般的表面光泽。 纤维增强 负载。这种经验方法弥合了科学理论与车间执行之间的差距，成为高端全球制造采购中强有力的商业杠杆。
