你要买什么
?
在工业规模选择性激光烧结生产线上 （SLS）和粉末 在床熔融（PBF）增材制造中，高精度工程结构件的表面质量长期以来一直受到一种根本性材料缺陷的限制。许多企业在打印PA12（聚酰胺12）尼龙零件时，发现成品表面反复出现“月球表面”般的粗糙纹理。这种粗糙度不仅直接破坏了零件的外观，使其不适合直接用作最终用途零件，更重要的是，微观层面的不规则性意味着材料结构内部容易出现应力集中，导致零件在交变载荷作用下过早发生疲劳失效。这种表面质量的固有缺陷并非源于3D打印机的激光功率或扫描速度， 但却源自最上层工业上游使用的传统 PA12 原材料粉末。

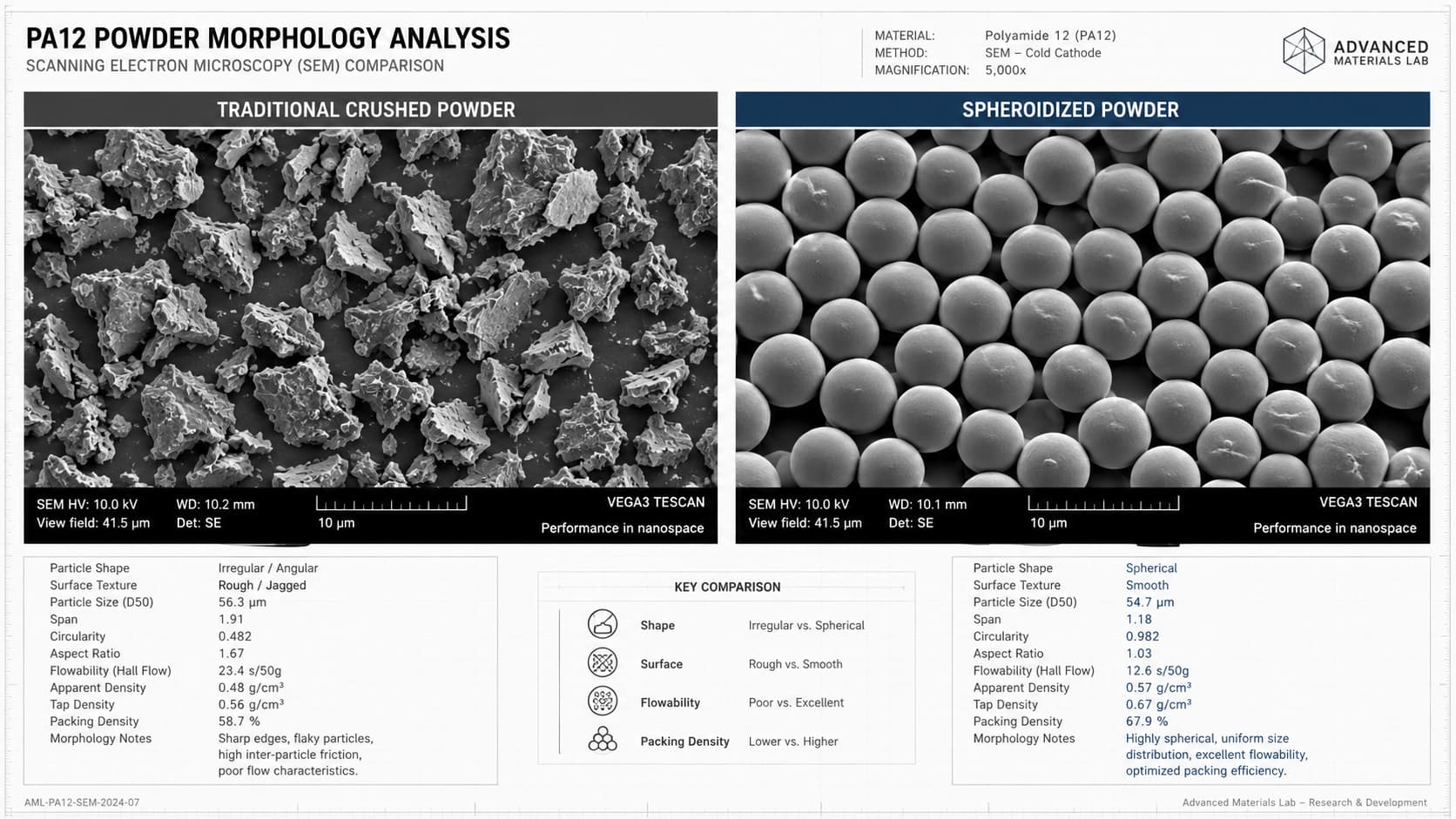

为了彻底理解这一工程痛点，我们必须将视野放大到材料颗粒的微观层面。目前，最具成本效益的传统方法 PA12粉末 市售产品主要采用机械破碎法生产，例如低温研磨。这种方法利用强大的机械冲击力，将块状尼龙原材料强行撕裂、钝化并破碎成微米级粉末。在扫描电子显微镜 (SEM) 下观察，这些传统颗粒的几何形态极不规则，呈现出大量撕裂、片状、细长且锋利的多角度结构，形似锯齿状刀片。正是这种极其不规则的微观形态，是导致 3D 打印过程中一系列后续问题的主要原因。
当这种粗糙且形状不规则的粉末被装入打印机的供料室，并通过刮刀或滚筒推过构建平台时，由此产生的工程问题便会立即出现。 从流体力学的角度来看，当不规则颗粒相互接触时，它们之间的几何互锁力和表面摩擦阻力会呈指数级增长。这非常类似于将一袋锋利、棱角分明的碎砖倒在地上；它们无法顺畅流动，而且很容易相互咬合。在重涂过程中，这种不良流动性会直接导致刀片拉动粉末时产生明显的“微观拖曳撕裂”，从而引发粉末床表面开裂、沟槽，甚至局部层间剥离。
此外，这些多角度颗粒堆积在一起时无法实现紧密堆积，在颗粒之间留下大量的微观空隙，导致粉末床的堆积密度和振实密度异常低。 当高能激光束扫描充满微孔隙且密度不均匀的粉末床时，粉末内部的热传导变得极不均匀。激光能量无法在初始阶段均匀分散，导致某些区域过度熔化，而间隙中的粉末则熔化不充分。在这种严重的热不稳定性下，熔池的几何形状会发生剧烈波动。随着液态尼龙在表面张力的作用下冷凝凝固，由粉末沉积不均匀和颗粒各向异性造成的热应力分布不均会被永久“继承”，并在部件内部凝固成微孔和夹杂缺陷。在宏观表面上，这最终表现为粗糙的工业表面表面Ra值持续偏高。
