你要买什么
?

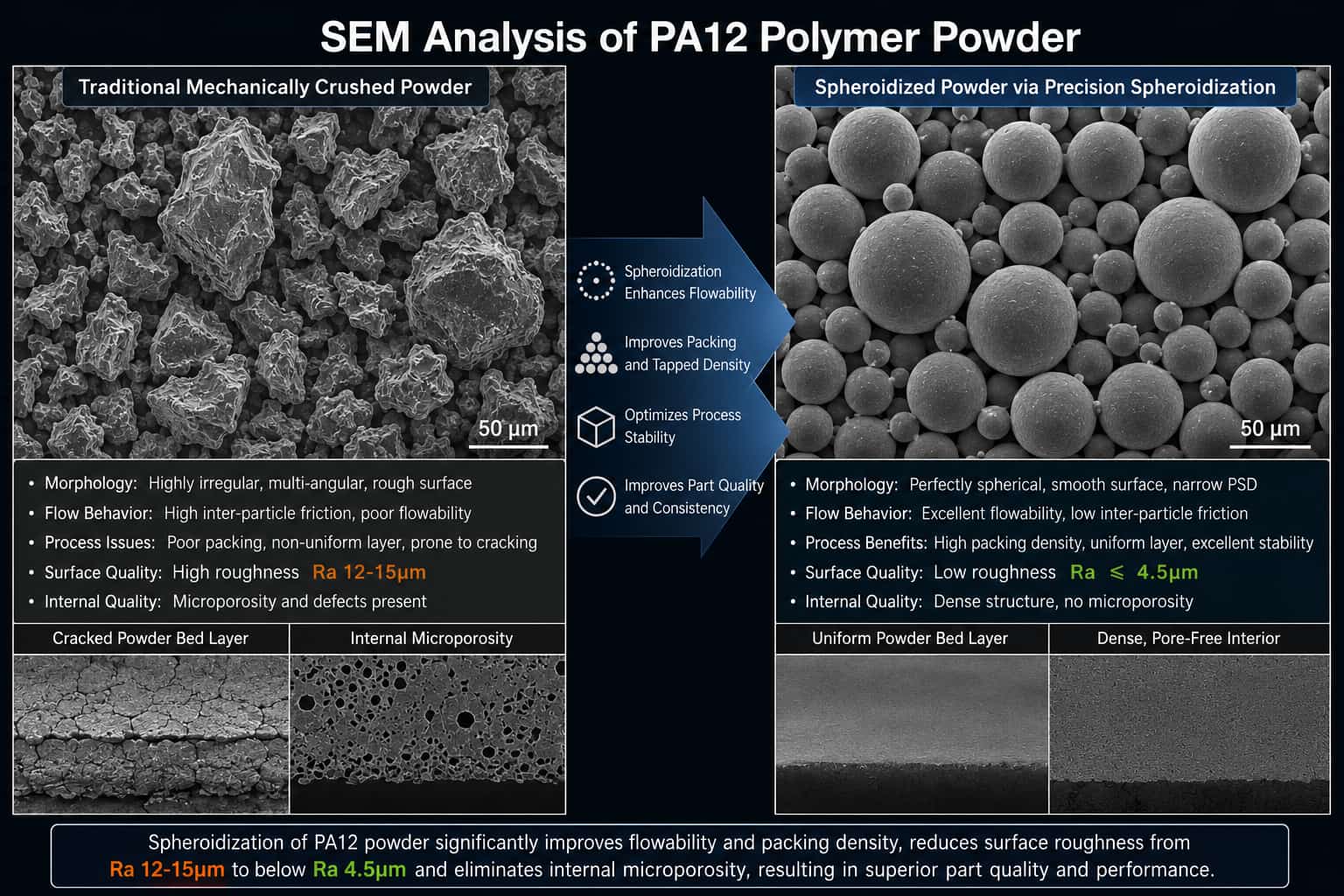

消除这一工程痛点需要放弃机械挤压造成的材料几何边界的物理破坏，转而采用高精度球化技术来重塑 PA12 颗粒的微观形态。 从材料物理和结构设计的本质来看，完美球体在三维空间中具有绝对最小的比表面积。这意味着，当PA12粉末被重塑成光滑的微型球形颗粒时，颗粒间的接触面积被最小化，从而大幅削弱了原本由尖锐的多角度特征引起的范德华力和静电吸引力。
球化技术的具体工程实现通常依赖于高剪切热机械重塑或热等离子体熔化和膨胀工艺。 在这个精确控制的工艺流程中，不规则的传统PA12粉末被引入特定的热物理场中。在严格控制的温度范围内（通常精确控制在材料的熔点和初始软化点之间），粉末颗粒的表面层发生瞬间微米级的半熔化。此时，流体力学中的表面张力开始主导重塑过程，迫使熔融液相自发地向中心收缩。这一过程完美地包裹并钝化了原有的尖角和锯齿状边缘，随后这些边缘凝聚结晶成高度球形、光滑的微球。
这种微观层面的重塑为 3D 打印工艺带来了革命性的物理性能提升。 首先，高球形度粉末展现出优异的流动性，其行为接近液体。颗粒如同微型滚珠轴承般在涂布辊前方平滑滑行并排列，彻底消除了刀片拖拽造成的粉末床开裂。其次，由于球形颗粒实现了几何密堆积——达到极高的振实密度——粉末层内的微观空隙被压缩至极限。激光照射后，球形粉末表现出高度均匀的吸热性能和热扩散率。熔体流动速率（MFR）的显著提升使得液相线以下的表面张力能够促使熔滴快速均匀地扩散，并在凝固前迅速消除残留的微气。这不仅显著拓宽了加工热窗口，而且从根本上消除了由颗粒各向异性引起的热应力集中，最终打印出的结构部件表面光滑细腻，堪比高精度注塑成型的产品。
通过严格的工程验证，包括10万次重涂循环和跨多个批次的连续动态扫描，一系列精确的物理指标和实验数据揭示了球形化涂层的决定性影响。 PA12粉末 在宏观产品的工程质量方面，通过标准流体动力学霍尔流量计和动态休止角测量进行测试，结果表明，经球化重塑的PA12粉末的整体流动性指标比传统机械破碎粉末提高了35%以上，重力流速也显著提高。这意味着在高速工业生产线上，物料的输送和分配将变得异常稳定。
在层厚相同（标准0.12毫米）的对比SLS打印实验中，使用传统粉末成型的部件表面粗糙度Ra值通常在12至15微米之间波动，触感明显粗糙且颗粒感强。相反，使用球状化粉末打印的部件表面粗糙度Ra值则显著降低。 PA12粉末 粒度大幅降低至 4.5 微米以下，呈现出精致的哑光质感。这大大省去了繁琐耗时的后处理步骤，例如喷砂和振动抛光。
更令人鼓舞的数据来自深入的力学性能测试。当成型部件被切割并置于扫描电子显微镜 (SEM) 下进行断裂面微观形貌观察时，实验室技术人员发现，传统粉末部件中普遍存在的微观孔隙率从最初的 2.8% 骤降至 0.3% 以下，材料内部几乎达到致密且无缺陷的状态。在通过机械拉伸试验机进行的拉伸强度和冲击韧性测试中，由于熔池内各向同性球形颗粒的完美融合，传统上 3D 打印性能瓶颈所在的 Z 轴（垂直于打印层堆叠的方向）成功突破了“层间分层”的难题。其 Z 轴方向的整体力学强度保持率提高了近 25%，拉伸强度和断裂伸长率均实现了均衡提升。这不仅仅是表面物理外观的改进，而是利用材料微观几何重塑实现的全面工程技术飞跃，从而增强高端 B2B 制造能力，并实现高强度、高韧性结构终端零件的批量生产。
